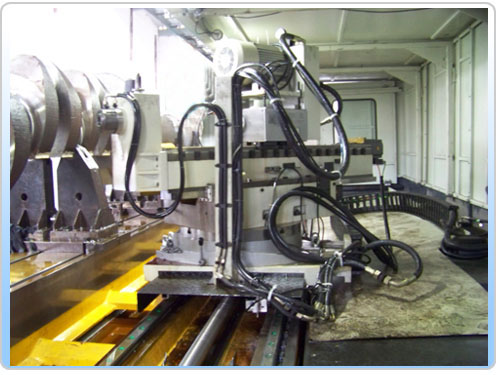

ZQK42系列曲軸數控深孔鉆床是一種加工曲軸斜孔、直孔專用的二坐標或三坐標數控鉆床，該鉆床采用外排削法（槍鉆法）一次完成曲軸的深孔加工。該機床采用旋轉工作臺并增加負Z軸，保證了一次裝夾，可以完成多個斜油孔、直孔的加工。
主要技術參數
ZQK42系列（三坐標或兩坐標）
ZQK4202
ZQK4203
ZQK4204
加工孔徑范圍
φ3-φ20mm
φ4-φ30mm
φ8-φ40mm
最大鉆孔深度
300(mm)
600(mm)
1000(mm)
動力頭轉速范圍
800-7000r/min
800-6000r/min
500-4000r/min
進給速度(mm/min)
5-500
10-500
10-800
快速進給(mm/min)
3000
油箱容量(L)
1000
1500
主軸個數(頭)
1、2、3、4
1或2
數控系統
KND(或用戶選擇)
KND(用戶選擇)
升降滑臺工作臺上、下行程（Y軸）
300mm
1000mm
1000(或根據用戶要求定做)
工作臺最大行程（X軸）
650mm/800mm
1000/1500/2000(mm)
1500/2000/3000(mm)或根據用戶要求定做
工作臺尺寸
匹配
切削冷卻系統的壓力范圍
1-10MPa
1-6MPa
切削冷卻系統的流量范圍
6-80L/min
6-100L/min
10-150L/min
電機總功率
22/25(kW)
約28Kw
約32Kw
X、Y、Z軸定位精度
0.05mm
0.03mm
備 注
本產品均為系列產品，可以根據用戶的需求，定做各種特殊要求、異形零件的產品。
